Manual AeroZesh T

NOMBRE DEL MODELO

  • VSV-AZT4

  • VSV-AZT6

  • VSV-AZT4E42A

  • VSV-AZT6E42A

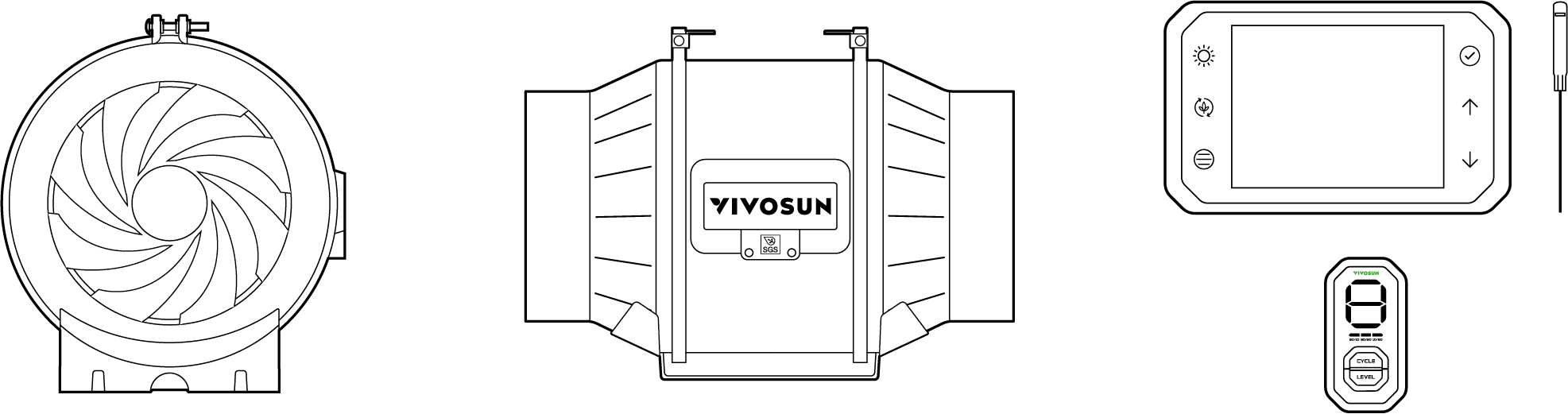

CARACTERÍSTICAS CLAVE

d636e2f6e338b1e26b5b32ed6640a48f

  1. MOTOR EC PWM SILENCIOSO : El motor EC con ajuste PWM ofrece un funcionamiento silencioso y ahorro de energía.

  2. FLUJO DE AIRE EFICAZ : Entrega de aire eficiente con palas de estator hidromecánicas bajo alta presión estática.

  3. CONTROL DE VELOCIDAD Y CICLOS ON/OFF¹ : Control de velocidad de 10 niveles y tres modos de ciclo ON/OFF a través del controlador E12.

  4. RODAMIENTOS DE BOLAS DOBLES : Los rodamientos de bolas dobles en el motor proporcionan una vida útil estimada de 67,000 horas. Permite el montaje del ventilador en cualquier dirección.

  5. MODOS MÚLTIPLES² : Modo manual, ciclo ON/OFF y modo automático inteligente, configuración rápida y fácil a través del VIVOSUN GrowHub.

  6. CONTROL WIFI Y APLICACIÓN² : Configuraciones inteligentes basadas en condiciones ambientales variables a través de GrowHub y APP VIVOSUN de forma remota.

    *1.Solo en modelos VSV-AZT4/VSV-AZT6.
*2.Solo en modelos VSV-AZT4E42A/VSV-AZT6E42A.

CONTENIDO DEL PRODUCTO

VSV-AZT4/VSV-AZT6

Imagen Nombre Cantidad

2c33f50e8cbda3c6875cc9ce91c6d8ec

Ventilador de conducto

1UD
dd0829f01490cee54e50d2a545acfb1b

Cable de extensión tipo C

1UD
ce569c952d285cc90a5c26b0b61fc758

Controlador E12

1UD
74296e300bc1da8a0f1772c6e04a0383

Gancho de suspensión

2 UN
474d283ad9c4624a5792f369b9aaf2ec

Juego de tornillos

4 UN
0012898dcc941849aa1ba595a101c4ab

Anclaje de pared

4 UN

VSV-AZT4E42A/VSV-AZT6E42A

Imagen Nombre Cantidad

2c33f50e8cbda3c6875cc9ce91c6d8ec

Ventilador de conducto

1UD
dd0829f01490cee54e50d2a545acfb1b

Cable de extensión tipo C

1UD
74296e300bc1da8a0f1772c6e04a0383

Gancho de suspensión

2 UN
474d283ad9c4624a5792f369b9aaf2ec

Juego de tornillos

4 UN
0012898dcc941849aa1ba595a101c4ab

Anclaje de pared

4 UN
7922a46d4b87c5f89e5720c7a9942ce6

Controlador inteligente

1UD
24e163d9692a5afea1cf8f82ace8d051

Sensor de temperatura/humedad

3 m
2543291db2e52bcd071036647a78341e

Tornillos de expansión

2 UN
800c64afdb95f86420a5f907ec9350d0

Placa de hierro

1 UD
8825b172983dc9695661f9f6573d5a44

Bridas

3 UN
b27277f764ba84198ff314ab9caba642

Brida

1 UD
6d6321970aa03d784307d8a6f68b505e

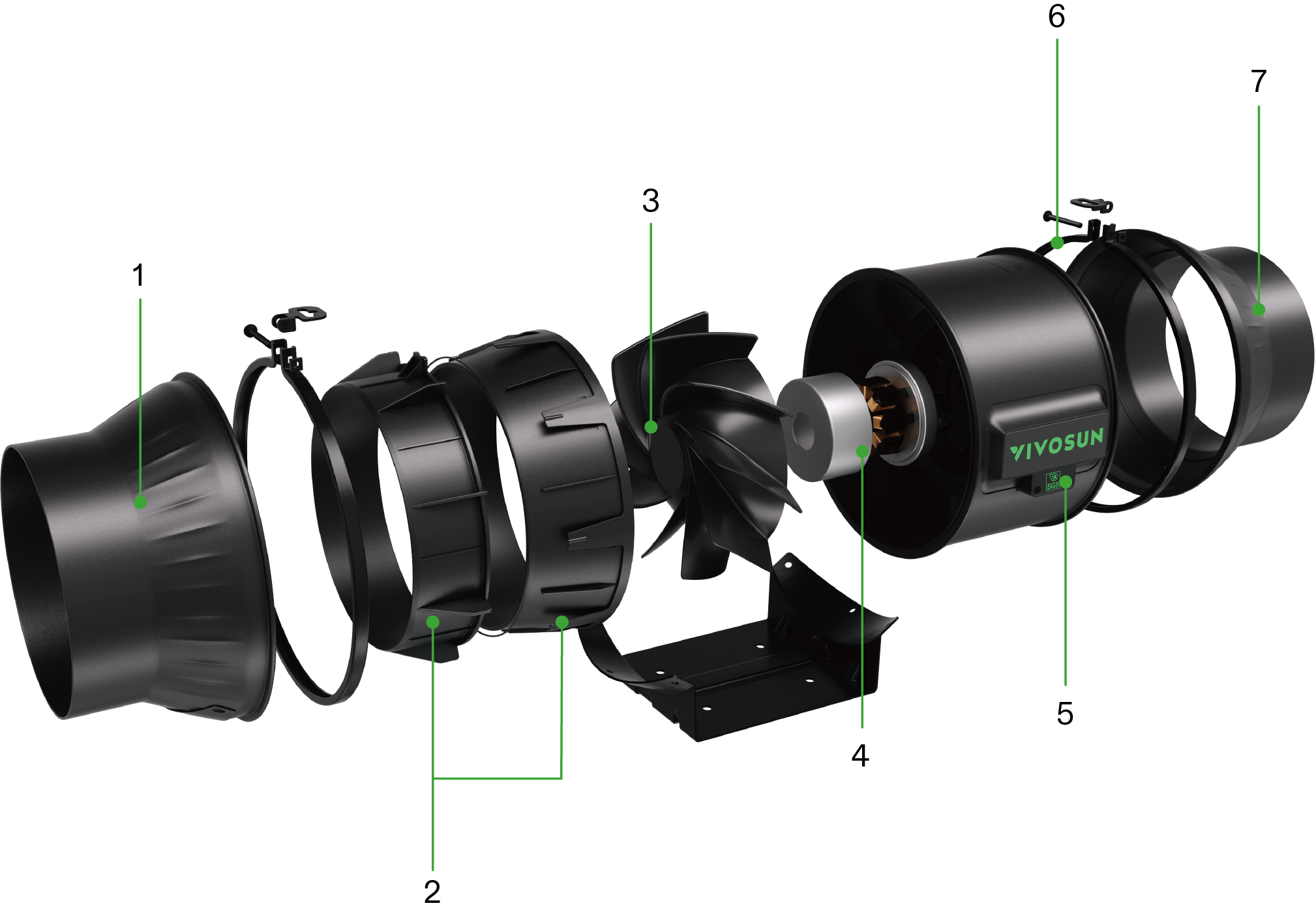

①

Brida de succión

②

Ciclo de aire

③

Palas del rotor

④

Motor EC

⑤

Unidad del ventilador

⑥

Bucle

⑦

Brida de escape

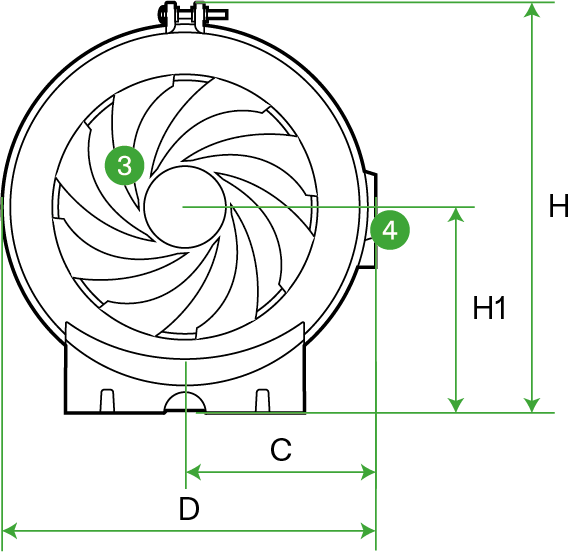

DIMENSIONES

f291440ab4bf97aa79e06290bced3dae *Ⅰ : Agujero largo de 4-G

dd42d44db122bd6b0cb3c2782848b6b4

b16881612c28988758f6d19958f57eec

Número de serie

Parte

Cantidad

①

Brida

2

②

Unidad del ventilador

1

③

Palas del rotor

1

④

Caja de conexiones

1

⑤

Bucle

2

Unidad: mm

Modelo No.

VSV-AZT4

VSV-AZT6

A

302

313

ΦB

Φ97

Φ147

C

91

103

D

179

203

E

80

80

F

60

60

G

(Agujero largo)

5.5x6.5

5.5x6.5

H

197

221

H1

100

111

ESPECIFICACIONES

VSV-AZT4

VSV-AZT6

Tamaño

10.2 cm

15.2 cm

Entrada

110-240V 50/60Hz

110-240V 50/60Hz

Consumo promedio

20W±5%

35W±5%

Flujo de aire

357.0m³/h

692.0m³/h

Ruido

35 dB(A)

37 dB(A)

Velocidad del ventilador (Máx)

3000R/min±10%

3000R/min±10%

Motor eléctrico

Motor EC

Motor EC

Rodamiento

Rodamiento de bolas NMB

Rodamiento de bolas NMB

Rodamiento IP

IP44

IP44

Vida útil del rodamiento

67000 h

67000 h

Certificación

FCC,CE

FCC,CE

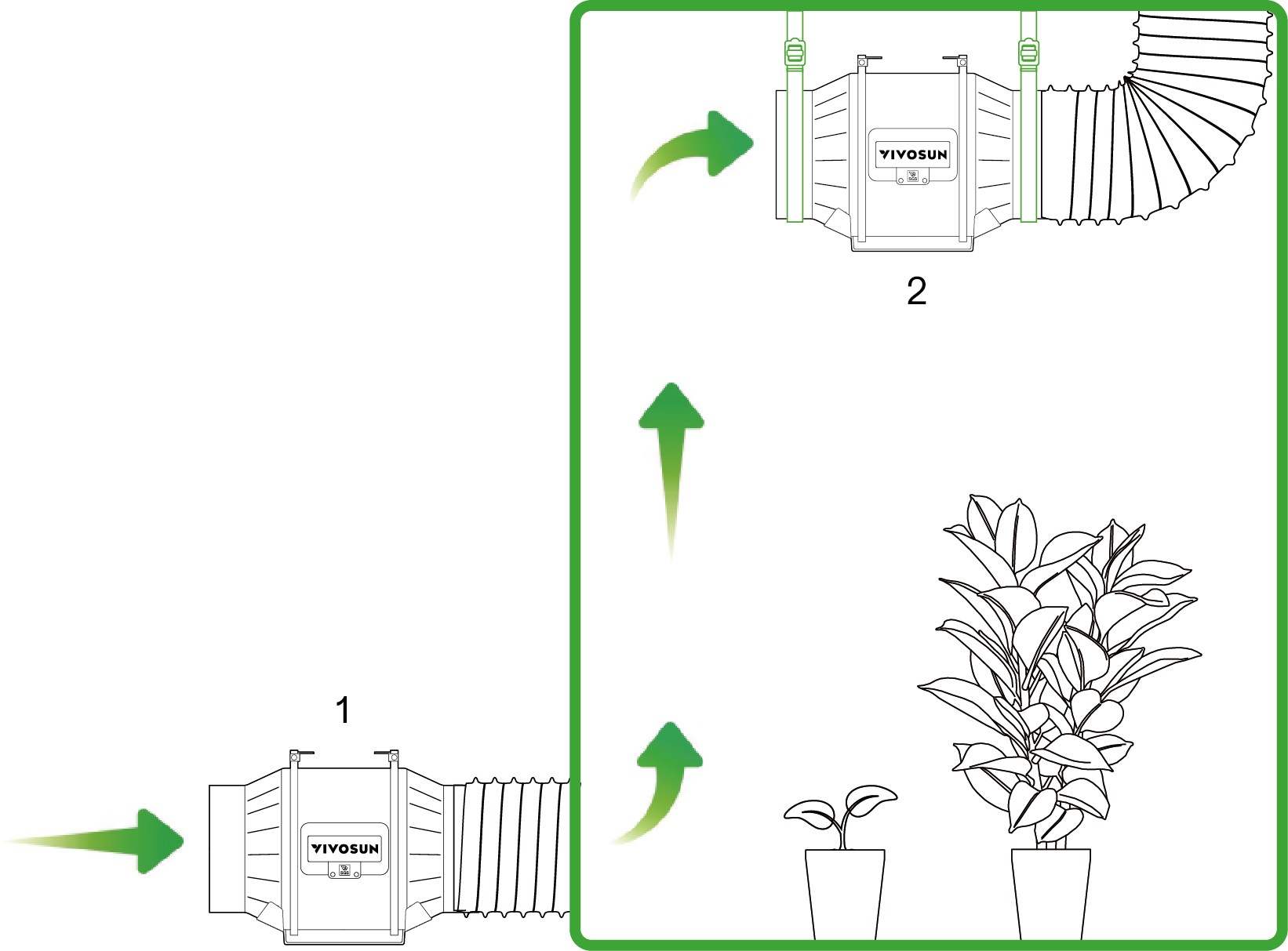

APLICACIÓN

AeroZesh puede ser utilizado como ventilador de extracción o ventilador de admisión para su espacio de cultivo, cada uno con una posición de configuración diferente para una ventilación óptima.

Ventilador de extracción: Suspendido o montado en la esquina opuesta más alta de su espacio de cultivo. La flecha del flujo de aire apunta lejos de su espacio de cultivo.

Ventilador de admisión: Montado en una esquina inferior fuera de su espacio de cultivo. La flecha del flujo de aire apunta hacia su espacio de cultivo.

97a3b697f2367efa62a30cb96ac1131b

1.Ventilador de extracción
2.Ventilador de admisión

INSTALACIÓN

1. MONTAJE COMO VENTILADOR DE ADMISIÓN

PASO 1

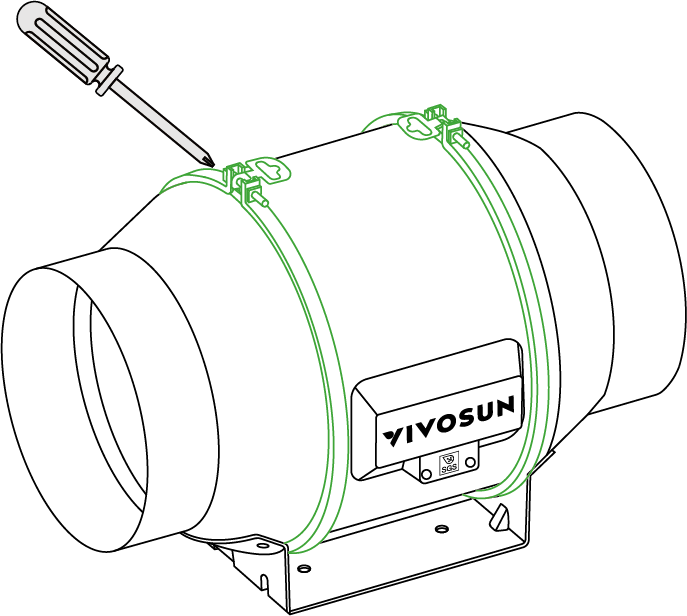

Desenrosque y afloje las hebillas en la unidad del ventilador.

318ac3ba9d326ca015b0ad86fc90657c

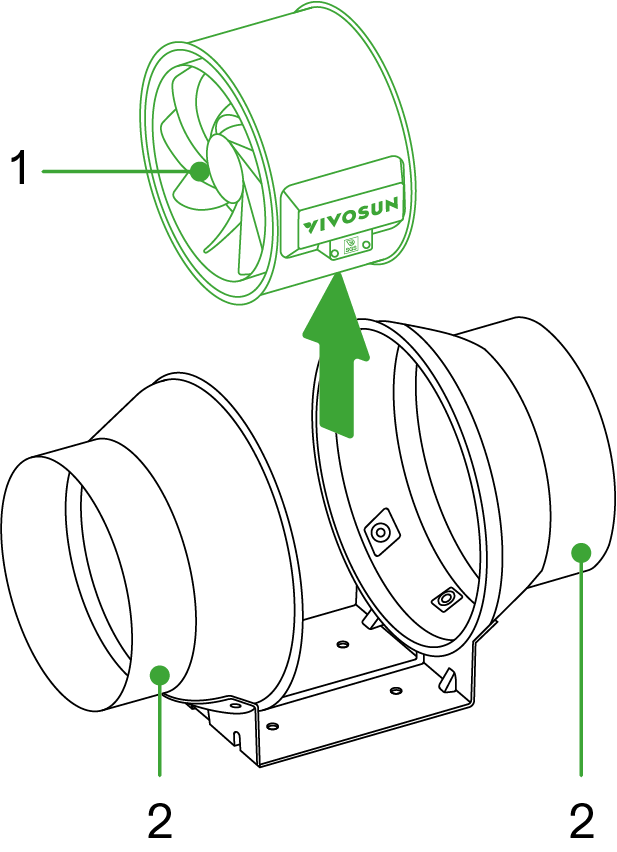

PASO 2

Retire la unidad del ventilador del soporte de la brida.

f74b911f7ed6303d385a4cefade92e4e
*1.Unidad del ventilador
*2.Bida

PASO 3

Perfore cuatro agujeros y fije las dos soportes de brida en la posición deseada en un soporte de madera o viga con cuatro tornillos de madera. Para el montaje en una superficie que no sea madera, fije los anclajes de pared en los agujeros antes de atornillar los tornillos de madera para fijar las bridas.

8f476b15d14480d0001973e05cfb48c7

PASO 4

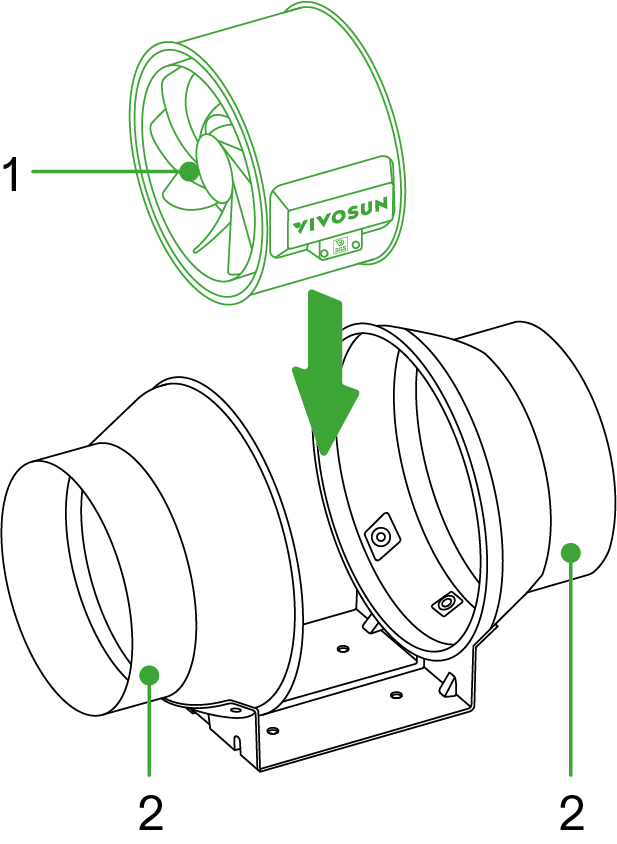

Deslice la unidad del ventilador de nuevo entre las dos bridas. Asegúrese de que la flecha del flujo de aire en la unidad del ventilador esté en la misma dirección que la brida. Luego, apriete las abrazaderas metálicas para fijar la unidad del ventilador.

2578d80b2f7e9745b89a77f857813a0c
*1.Unidad del ventilador
*2.Brida

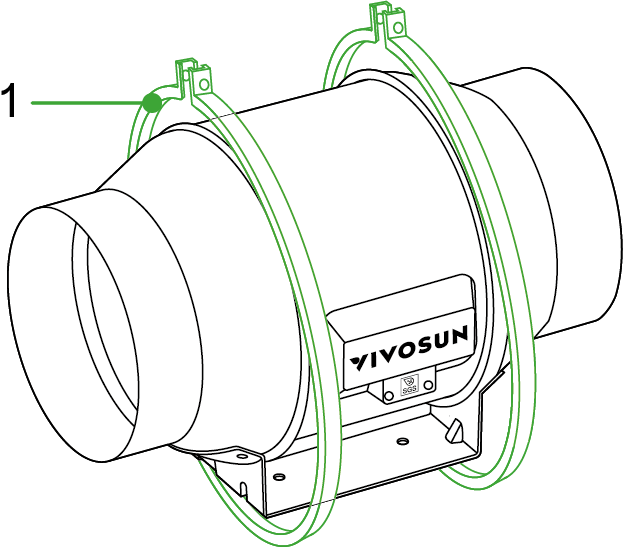

PASO 5

Vuelva a colocar las hebillas en la unidad del ventilador y fíjelas con tornillos.

6a5e81c47de2bfce8964d4d9e15a6984
*1.Hebilla

2. SUSPENDER COMO VENTILADOR DE EXTRACCIÓN

A. SUSPENDER HACIA ARRIBA

A.1 Correas de suspensión

PASO 1

Envuelva las dos correas de suspensión alrededor de las bridas como se muestra en el diagrama.

e9ea045205320ea92ab447734b897a86

PASO 2

Pase la correa por la abertura interna del cerrojo del escalón hacia abajo.

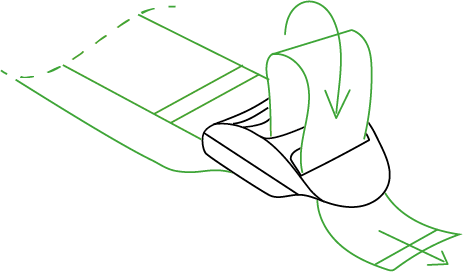

PASO 3

Pase la correa por la abertura externa del cerrojo del escalón hacia arriba. Ajuste la longitud del bucle terminado según sea necesario.

6f5308a71a4b57dabbc68e85a2cccf56

f060b2e9f746674c03fdedf99db55f5f

71ddde023f70e22bec6ba87796fa1934

PASO 4

Introduzca el extremo suelto a través del orificio central del cerrojo del escalón para asegurar el bucle.

30e54268e1fa4cd327f68a0d29102915

PASO 5

Envuelva el otro extremo de las dos correas de suspensión alrededor de un poste, como se muestra en la imagen.

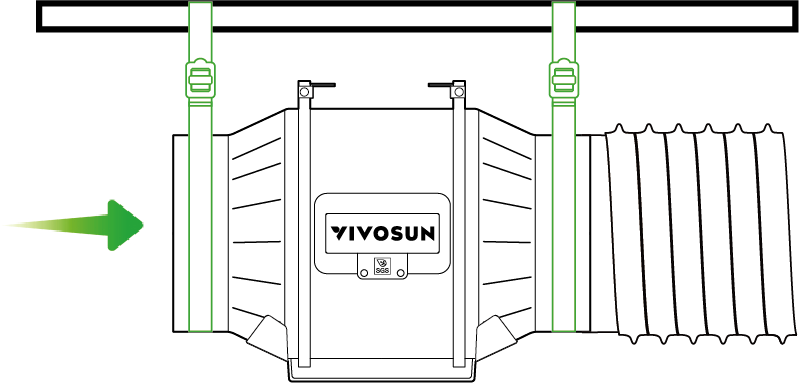

Cuelgue el ventilador utilizando las bridas canalizadas para fijarlo. Ajuste la altura según sea necesario para adaptarse a su espacio.

bf0c1352c96df3f4891a28308824820d
A.2 Ganchos de cuerda (se venden por separado)

PASO 1

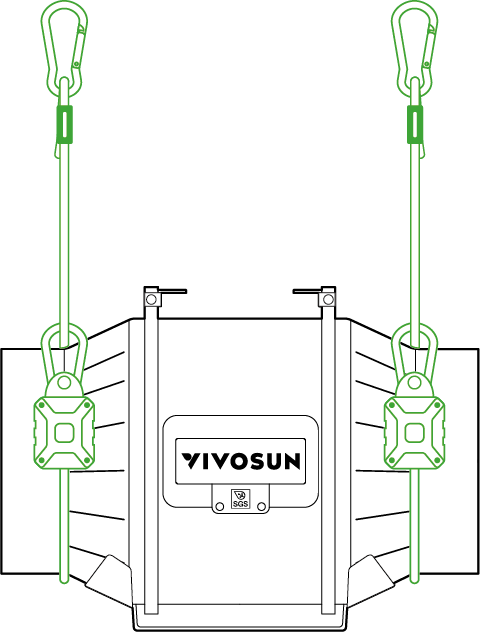

Envuelva los dos ganchos de cuerda alrededor de las bridas como se indica en el diagrama. Asegure los mosquetones en las cuerdas para fijar el ventilador.

9b1f073f23633dfea44d34e85795c9ce

PASO 2

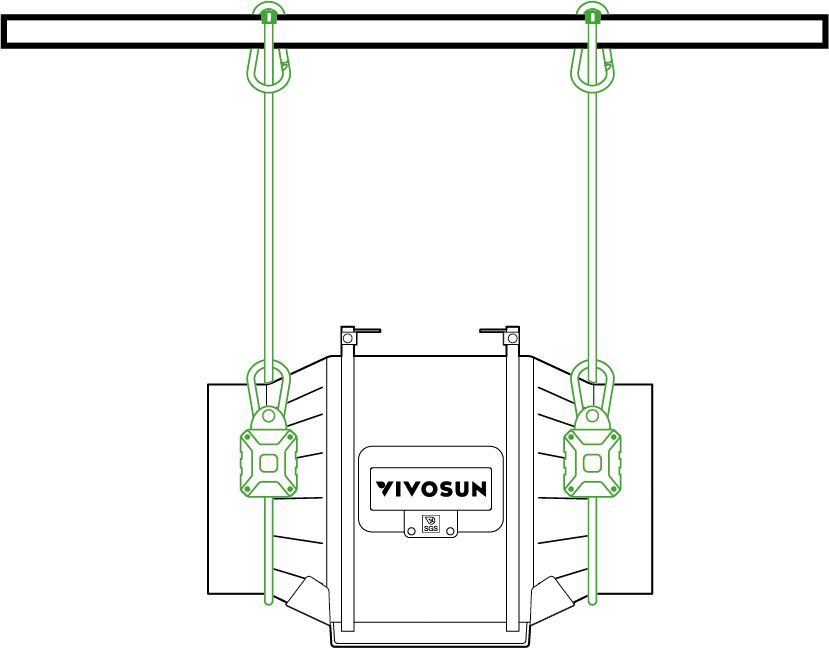

Enrosque el otro extremo de los ganchos de cuerda alrededor de la viga transversal, como se muestra en el diagrama. Asegure los mosquetones en la cuerda para fijar el ventilador al poste.

Presione el botón amarillo de ajuste para levantar y bajar el ventilador a la altura deseada.

42650b2fe7fe00904357ce3a090d9cb8
A.3 Ganchos de cuerda

PASO 1

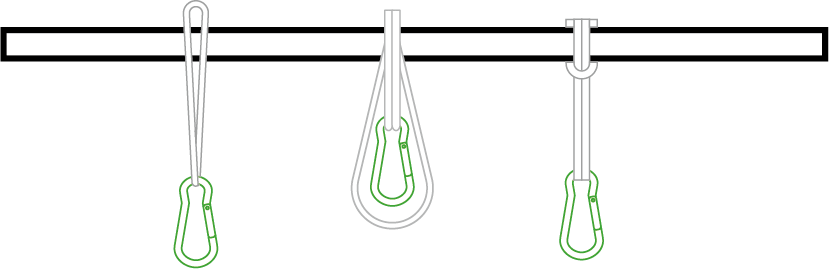

Pase el gancho a través del poste, como se indica en el diagrama.

a22220a0500cb20040ebbfefba4a5f64

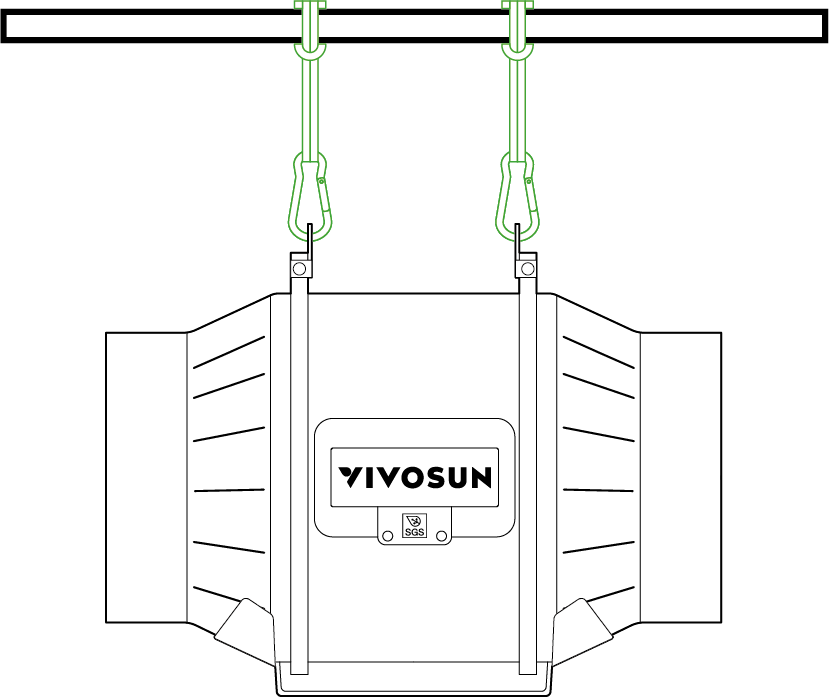

PASO 2

Asegure los mosquetones en las cuerdas para fijar el ventilador al poste.

77b9d56efcb2b91d99a8b850601a1e44

B. SUSPENDER HACIA ABAJO

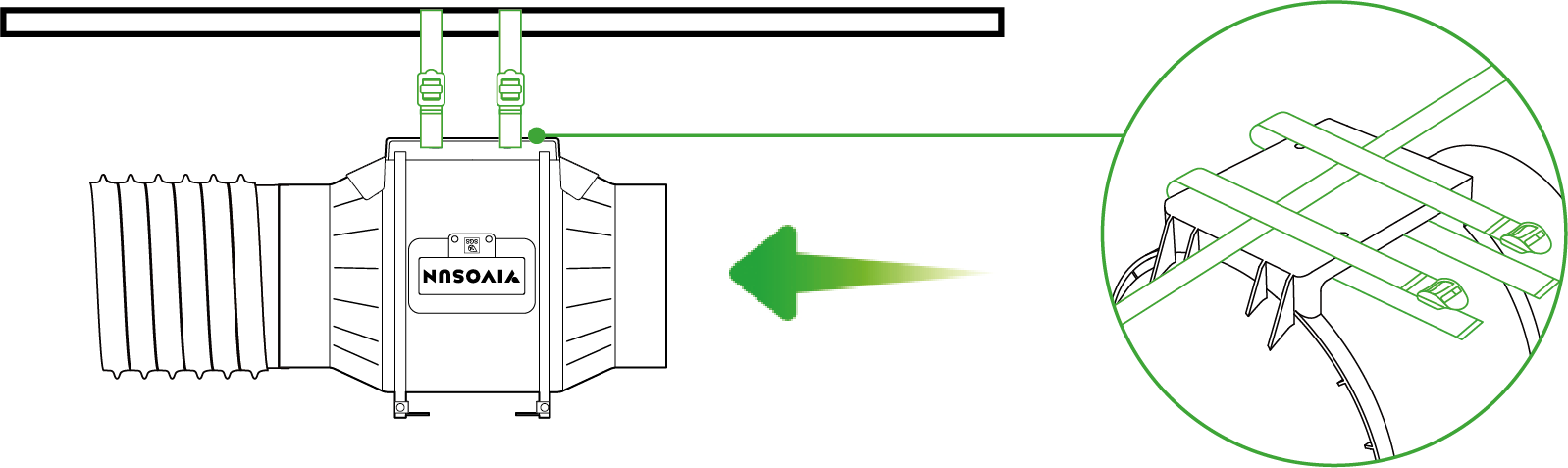

B.1 Correas de suspensión

Envuelva las correas de suspensión alrededor del poste y las bridas del ventilador. Ajuste y apriete las correas de suspensión como se indica en la parte A.1, pasos 2-4. Deje que el ventilador cuelgue del poste una vez que las correas estén aseguradas.

700e2f6c6f03ff7827a929aed9b89b16

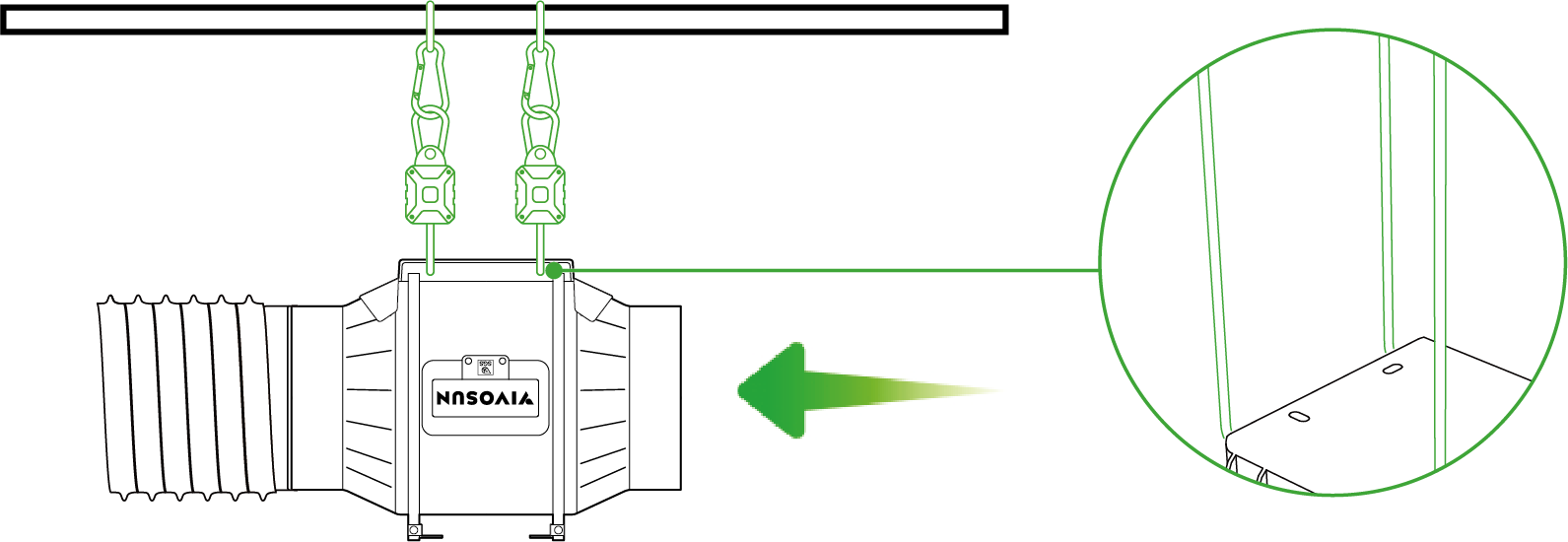

B.2 Ganchos de cuerda (se venden por separado)

Envuelva los dos ganchos de cuerda alrededor del poste y la brida del ventilador. Asegure los dos ganchos a sus respectivas cuerdas para colgar el ventilador.

Presione el botón amarillo en el gancho de cuerda para ajustar la altura del ventilador al nivel deseado.

34961f5cacde66fe6502bf080171f0b2

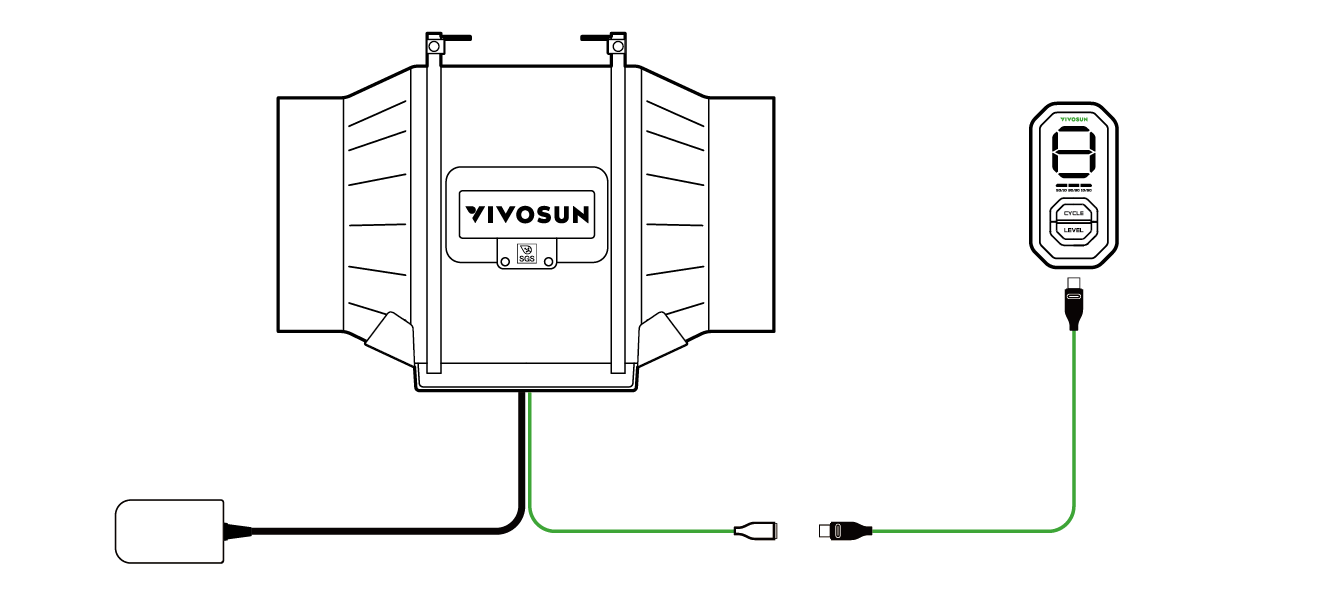

3. CONEXIÓN AL CONTROLADOR E12

VSV-AZT4/VSV-AZT6

f867c2cf9589e5d74e7c7830d94bd860

Utilice un cable de extensión tipo C para conectar un AeroZesh a un controlador E12. El controlador obtendrá energía del ventilador del conducto.

4. CONEXIÓN AL CONTROLADOR VIVOSUN GROWHUB

VSV-AZT4E42A/VSV-AZT6E42A

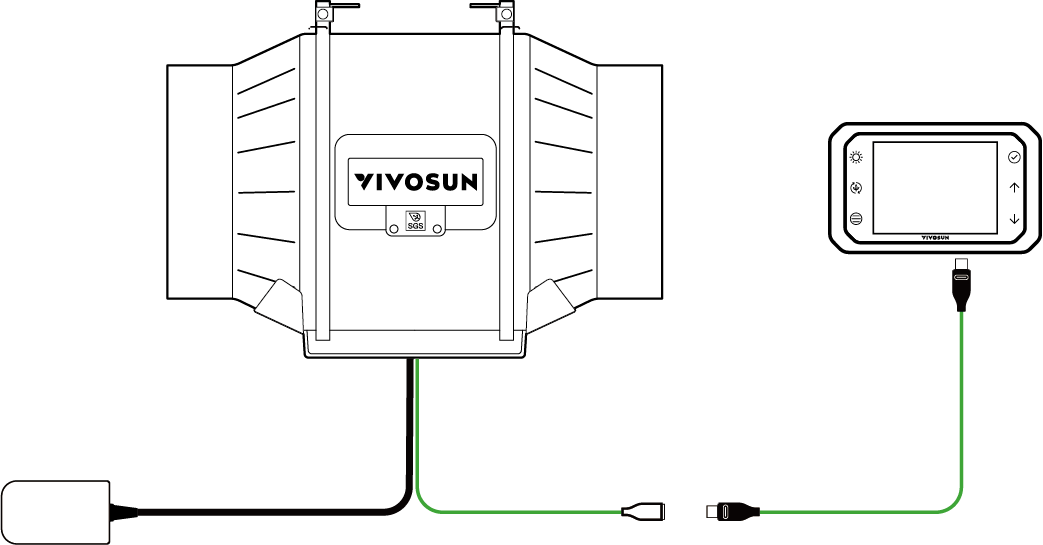

A

369ea39bb336ae6b44c89521df8963bb

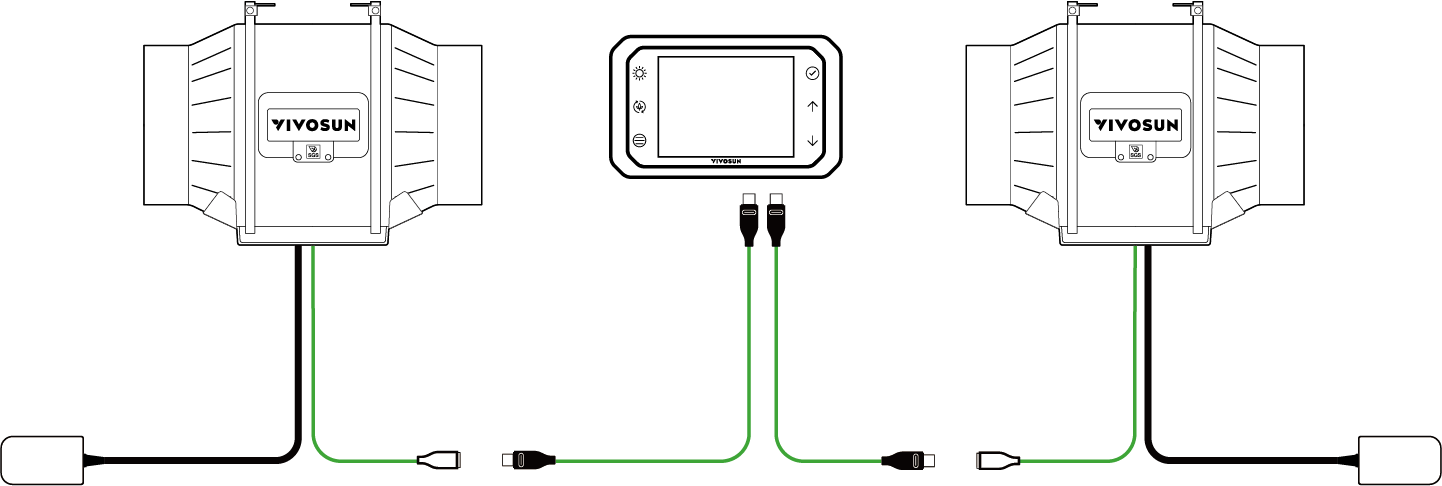

B

3cba4d3889cb00282f6fd3dc7a4607cd

Utilice un cable de extensión tipo C para conectar un AeroZesh a un controlador GrowHub (A). Un controlador GrowHub tiene dos puertos tipo C para controlar dos ventiladores AeroZesh (B). El controlador obtendrá energía del AeroZesh.

CONTROL DEL VENTILADOR

CONTROLADO POR E12 (VSV-AZT4/VSV-AZT6)

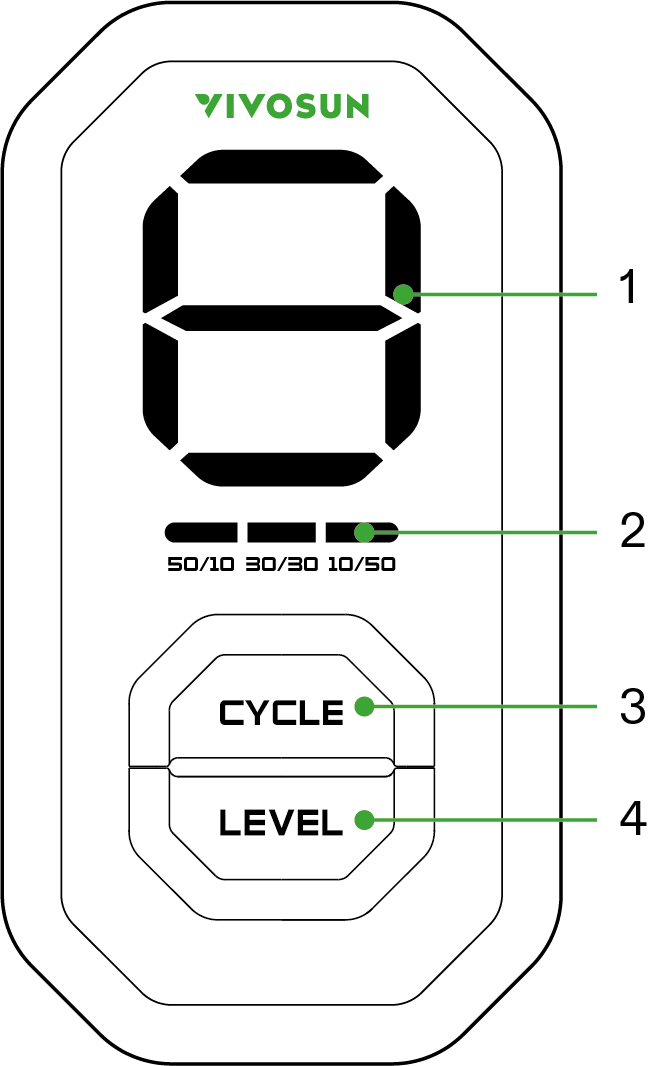

ca9c2a1871f4584c99435b092528fefa

①

Nivel de velocidad actual

②

Ciclo actual ON/OFF

③

Botón de control para modo de ciclo ON/OFF

④

Botón de control para nivel de velocidad

Configuración de la velocidad del ventilador

Presione el botón ''LEVEL'' para cambiar el nivel de velocidad del ventilador de 0 a Max. El nivel de velocidad se mostrará en la parte superior (''A'' indica el nivel de velocidad máxima).

Mantenga presionado el botón "LEVEL" durante 3 segundos para apagar rápidamente el ventilador del conducto. El nivel de velocidad se guardará y se restaurará si vuelve a encender el ventilador del conducto presionando el botón "LEVEL".

Configuración del ciclo ON/OFF

Presione el botón ''CYCLE'' para alternar entre tres modos de ciclo ON/OFF, y la luz indicadora correspondiente se encenderá: ''50/10'': 50min ON, 10min OFF; ''30/30'': 30min ON, 30min OFF; ''10/50'': 10min ON, 50min OFF. No hay luces encendidas: modo manual.

Todas las luces indicadoras y la pantalla se apagarán después de 10 segundos sin operación. Presione cualquier botón para volver a encender la pantalla.

Nota: Se recomienda utilizar E12 fuera de la carpa de cultivo para prolongar la vida útil.

CONTROLADO POR GROWHUB E42A (VSV-AZT4E42A/VSV-AZT6E42A)

Consulte el manual de GrowHub E42A para el control del ventilador del conducto y la conexión a la aplicación.

https://vivosun.com/support/guide/growhub-e42a

MANTENIMIENTO

Se recomienda una limpieza regular cada año. Asegúrese de apagar la alimentación antes de limpiar .

1d10cfed51902b33fe5fe86ad27bcce1

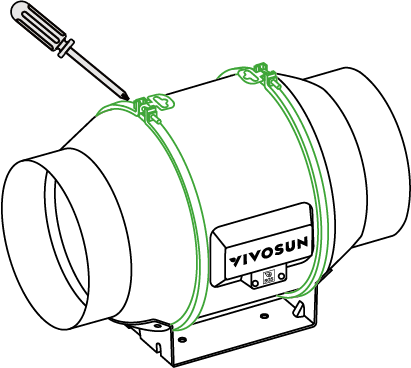

PASO 1

Desenrosque y afloje las hebillas en la unidad del ventilador y retírela del soporte de la brida.

b83dc3e386e871d8eb358d2befc9a382

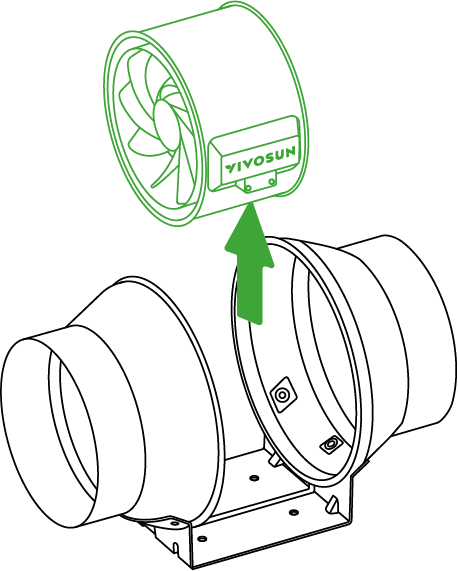

PASO 2

Use un paño húmedo para limpiar las palas del ventilador y el impulsor.

Retire el círculo de aire entre la unidad del ventilador y la brida de succión. Limpie el interior de las bridas de succión y escape, así como el círculo de aire.

d7ebd7b94159a6084cc29a787e1313f9

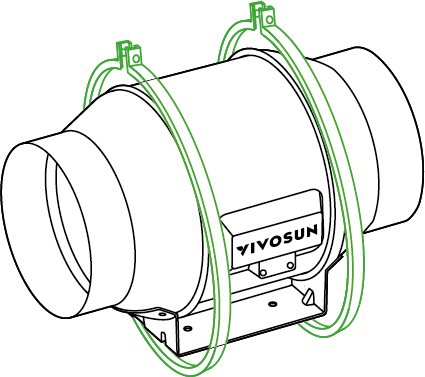

PASO 3

Después de limpiar, vuelva a colocar la unidad del ventilador y el círculo de aire en los soportes de la brida y asegure las hebillas.

Garantía

VIVOSUN ofrece una garantía limitada de 2 años en este producto comprado directamente a nosotros o a nuestros distribuidores autorizados, comenzando en la fecha original de compra.

Esta garantía se proporciona además de, y no afecta, sus derechos legales bajo las leyes de protección al consumidor aplicables en el país donde se compró el producto.

Para la política completa de garantía, visite: https://www.vivosun.com/help/warranty-policy

Alternativamente, puede contactar al servicio al cliente en support@vivosun.com / +1 888-505-8486.

AVISO

  1. La instalación debe cumplir con las normativas locales y las especificaciones del país.

  2. El equipo debe cumplir con los siguientes estándares:

    • 2014/35/EU Directiva de baja tensión

    • 2014/30/EU Directiva sobre compatibilidad electromagnética

  3. El ventilador funciona con un voltaje de entrada de 110V AC a 240V AC. NO utilizar con voltajes más altos.

  4. Asegúrese de que el aire que se transfiera no sea inflamable, explosivo o corrosivo. La temperatura ambiente no debe exceder los 40 °C (104 °F).

  5. NO rocíe ni limpie el ventilador con agua u otros líquidos, ya que esto puede causar cortocircuitos o descargas eléctricas.

  6. Está prohibida la instalación en ventanas o al aire libre.

  7. Evite el reflujo de aire de chimeneas abiertas u otros dispositivos de combustión.

  8. NO utilice productos químicos como gasolina, benceno o disolventes para limpiar el ventilador.

  9. Mantenga el agua alejada del motor y de los componentes eléctricos. NO sumerja las piezas de plástico en agua a más de 60 °C (140 °F).

  10. Mantenga el ventilador fuera del alcance de los niños.

  11. Durante el funcionamiento, está estrictamente prohibido desmontar, mantener o reparar el ventilador.

  12. NO ENCIENDA EL VENTILADOR A MENOS QUE ESTÉ FIJADO SEGURAMENTE.

  13. Asegúrese de que no haya objetos cerca de la entrada de aire del ventilador antes de ponerlo en marcha.

  14. Al instalar, confirme que todos los accesorios están correctamente instalados y que la estructura del ventilador puede soportar su carga máxima durante el funcionamiento.

  15. Si el ventilador presenta un aumento de ruido, aumento de temperatura, detención de las palas o interferencia por objetos extraños, desconéctelo inmediatamente, detenga su uso y resuelva el problema antes de reanudar su funcionamiento.

  16. Almacene el ventilador en un ambiente con las condiciones de temperatura y humedad especificadas. Si se almacena durante más de seis meses, pruebe el ventilador antes de usarlo para garantizar su correcto funcionamiento.

  17. NO CORTAR NI CONECTAR EL CABLE DE ALIMENTACIÓN. Si el cable de alimentación está dañado, comuníquese con el servicio al cliente. Los cambios no autorizados anulan la garantía.

c4b315d9ae6d78a58d57b2e904f2b1b4

NO DESECHAR ESTE PRODUCTO CON SUS RESIDUOS NORMALES. Los dispositivos eléctricos contienen materiales peligrosos que pueden dañar el medio ambiente si no se eliminan correctamente.

Comuníquese con su gobierno local para obtener información sobre los centros de entrega cercanos o los programas de reciclaje que aceptan desechos electrónicos.
